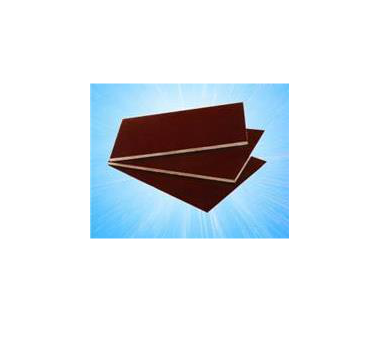

3342高强度高导磁F级酚醛环氧玻璃布导磁板 性能、应用与选型指南

在电工绝缘材料与磁性复合材料交叉领域，3342高强度高导磁F级酚醛环氧玻璃布导磁板凭借其独特的综合性能，正成为电机、变压器、电抗器等电磁设备设计中备受关注的关键材料。本文将从材料构成、性能特点、典型应用及选型采购要点等方面，对该产品进行系统介绍，供相关工程技术人员与采购方参考。

一、材料概述

3342导磁板属于酚醛环氧玻璃布层压制品，以无碱玻璃布为增强材料，浸以酚醛环氧树脂体系，并复合高导磁金属粉末或薄片，经热压固化成型。其耐热等级达到F级（155℃），兼具结构支撑、绝缘与磁路导通三重功能，适用于交直流电磁装置中需要同时满足机械强度、绝缘性能和磁性能的场景。

二、核心性能特点

1. 优异的磁性能

该导磁板通过引入高导磁介质，在保持绝缘底板完整性的前提下，实现较高的相对磁导率与饱和磁感应强度，能有效引导磁通、降低磁阻，提升电磁器件的效率与功率密度。

2. 高强度与尺寸稳定性

玻璃布增强体系赋予材料良好的拉伸、弯曲及冲击强度，热压成型工艺保证板材质地致密、厚度均匀，在F级温度范围内长期运行时仍能维持稳定的机械尺寸与形位精度。

3. F级耐热与绝缘可靠性

酚醛环氧体系固化后形成三维交联网络，短期可耐受180℃以上，长期工作温度达155℃，同时具备优良的电气绝缘强度、耐电弧性和低吸水率，满足电机槽楔、端板、磁极垫板等部位的绝缘耐热要求。

4. 加工适应性

材料可进行车、铣、钻、锯、磨等机械加工，并能按需裁切、冲压成不同规格的板、条、垫块，便于集成到复杂电磁结构中。

三、典型应用领域

• 电机与发电机：用作磁极垫板、槽楔、端部绑扎支撑件，既导通磁路又提供绝缘隔离。
• 变压器与电抗器：制作铁芯夹件、磁屏蔽隔板、引线支架等，降低涡流损耗。
• 电磁铁与继电器：作为磁轭垫片、衔铁缓冲板，提高磁效率并减少剩磁影响。
• 新能源与轨道交通：用于牵引电机、风力发电机、新能源汽车驱动电机等对耐热和功率密度要求较高的场合。
• 电气绝缘结构件：兼具导磁与绝缘双重需求的各类支撑、隔离部件。

四、主要技术参数参考

| 项目 | 典型值 |
|------|--------|
| 耐热等级 | F级（155℃） |
| 密度 | 1.8–2.2 g/cm³ |
| 拉伸强度 | ≥300 MPa |
| 弯曲强度 | ≥400 MPa |
| 相对磁导率 | 根据磁粉含量与频率可调 |
| 击穿电压 | ≥10 kV/mm（垂直于板面） |
| 吸水率 | ≤0.5% |
| 标准厚度 | 0.5–50 mm（可定制） |
| 标准尺寸 | 1020×1220 mm、1000×2000 mm等 |

注：具体数值因生产厂家、磁粉类型及配比不同而有所差异，采购时应以供应商提供的检测报告为准。

五、选型与采购建议

在搜索“3342高强度高导磁F级酚醛环氧玻璃布导磁板”供应信息时，建议重点关注以下维度：

1. 磁性能指标：明确所需相对磁导率、饱和磁感应强度及工作频率范围，避免仅凭“高导磁”定性描述下单。
2. 机械与耐热等级：核对F级耐热认证、强度数据及长期使用温度，确保与设备热设计匹配。
3. 绝缘要求：根据电压等级确认击穿强度、耐电弧等级及爬电距离要求。
4. 加工与供应能力：选择可提供裁切、精加工及定制厚度的厂家，减少二次加工成本。
5. 质量认证：优先选择通过ISO9001、UL、RoHS等认证的供应商，必要时索要第三方检测报告。
6. 供货稳定性：关注交期、起订量及批次一致性，大批量应用前建议进行样品验证与装机测试。

六、市场与供应信息获取渠道

目前，用户可通过中国化工仪器网、化工分类商机平台及专业绝缘材料B2B网站搜索“3342导磁板”“高强度导磁板”“F级酚醛环氧玻璃布导磁板”等关键词，获取国内主要生产厂家的供应信息。询价时建议同时说明用途、尺寸、厚度、磁性能期望值及数量，以便供应商快速给出针对性方案。

七、

3342高强度高导磁F级酚醛环氧玻璃布导磁板，将结构强度、绝缘耐热与磁路导通功能集于一体，为电磁设备的小型化、高效化设计提供了可行的材料选择。随着高效电机与新能源装备需求持续增长，该材料的应用前景值得期待。用户在选型采购过程中，应以实际工况参数为依据，并通过样品测试验证供应商产品质量，从而实现性能与成本的最优平衡。
