磁性液位计全面解析 UHZ磁翻板液位计与磁浮子液位计的工作原理及应用

在工业过程控制与储罐测量领域，液位计扮演着至关重要的角色。其中，磁性液位计凭借其直观、可靠、耐用的特点，成为众多工况下的首选测量仪表。本文将围绕关键词“磁性液位计1米”、“磁翻板液位计”、“UHZ磁性浮子液位计”以及“磁板”等术语，为您系统梳理磁性液位计的技术细节与应用知识。

一、什么是磁性液位计？

磁性液位计是一类基于浮力原理和磁性耦合作用来测量液位的仪表。其基本结构包括一个连通于储罐的测量管（通常为不锈钢或PP/PVC材质）、一个内置磁性浮子，以及外部的指示器。当液位变化时，浮子随之上下移动，通过磁耦合驱动外部指示器动作，从而清晰显示液位高度。

常见的磁性液位计主要有两种形式：磁翻板液位计（也称磁板液位计）和磁性浮子液位计。其中UHZ系列是工业标准型号，通常指磁翻板液位计。

二、UHZ磁翻板液位计与1米规格的含义

UHZ是该类产品的典型型号代码，广泛应用于石油、化工、电力、水处理等行业。当提到“1米”时，一般指液位计的测量范围为1000mm，即1米。这是非常常见的一种量程，适用于中小型储罐、水箱、油箱等场合。

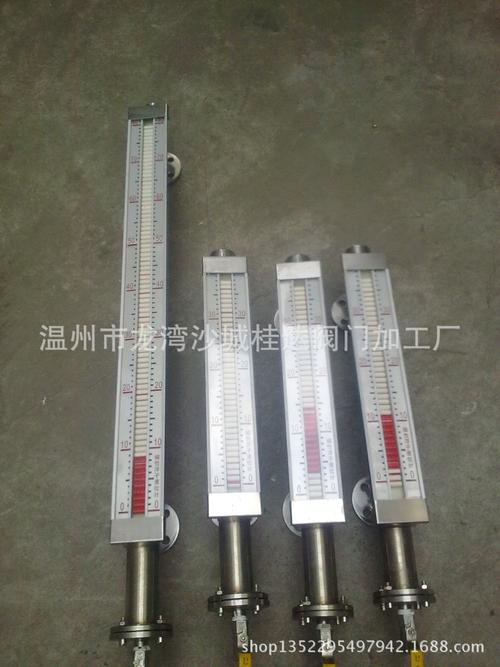

磁翻板液位计的核心指示部件为“磁板”——即由一列红白（或黑红）两色磁性翻柱（翻片）组成的面板。浮子内的磁钢通过磁耦合使翻柱翻转：当液位上升时，翻柱由白色转为红色；下降时则由红色转回白色。红色表示有液部分，白色表示无液部分，从而在面板上形成鲜明、直观的液位分界线。

三、磁性浮子液位计的工作原理

所有磁性液位计的工作基础都是阿基米德浮力原理和磁性耦合。具体如下：

1. 浮子随液位升降：磁性浮子密度小于液体密度，漂浮于液面。当液位变化时，浮子沿测量管上升或下降。
2. 磁耦合传动：浮子内部装有高强度磁钢，通过管壁与外部指示器（磁板或磁开关）形成磁耦合。这种非接触式传动避免了密封泄漏问题。
3. 指示或信号输出：磁翻板颜色变化进行就地显示；若安装磁簧开关或变送器，还可输出4-20mA信号或开关报警触点，实现远传控制。

四、磁板的功能与特点

“磁板”在磁翻板液位计中不仅是显示元件，也是保证精度的关键。高质量的磁板应具备：

• 翻柱转动灵活、无卡涩；
• 色彩对比度高，便于远距离观察；
• 耐温耐压，不易退磁；
• 可配刻度标尺，直接读取液位百分比或体积。

为适应高温、低温、腐蚀、易结晶等复杂工况，磁性液位计可选用防霜、夹套保温、防腐涂层等衍生结构。

五、选型与安装注意事项

选用1米量程的UHZ磁性浮子液位计，需要关注以下参数：

• 介质密度：浮子密度需小于介质密度，一般要求介质密度≥0.5g/cm³。
• 工作压力与温度：决定测量管、浮子及密封件的材质等级。
• 连接方式：法兰、螺纹或焊接，需与储罐接口匹配。
• 是否需要远传：若需信号远传，可选择带液位变送器或磁性开关的型号。
• 安装垂直度：液位计必须垂直安装，以保证浮子自由运动，避免测量误差。

六、典型应用场景

1米磁翻板液位计和UHZ磁性浮子液位计常用于：
- 水处理：清水箱、污水池、消防水箱；
- 石油化工：储油罐、酸碱储槽、反应釜；
- 电力行业：除盐水箱、凝汽器热井；
- 食品医药：卫生型不锈钢储罐。

七、

磁性液位计以其结构简单、读数直观、维护方便、适用性广等特点，成为工业液位测量中不可或缺的仪表。当您遇到关键词“1米磁性液位计”“磁翻板液位计”“UHZ磁性浮子液位计”“磁板”时，完全可以根据实际介质、温度、压力及是否需要远传来确定型号。正确选型、合理安装，才能确保液位计长期稳定运行，为生产安全提供可靠保障。
